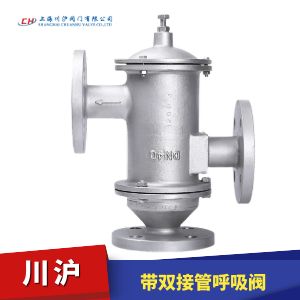

帶雙接管阻火呼吸閥是固定在儲罐頂上的通氣裝置。以保證罐內壓力的正常狀態，防止罐內超壓使儲罐遭受損壞，也可減少罐內液體揮發損耗。它可接儲罐內的廢氮回收，將儲罐排出氣體進行回收、焚燒、吸附處理，真正做到了高效、節能、環保。雙接管阻火呼吸閥連接方式選用法蘭連接
雙接管阻火呼吸閥也可用在舊罐改造上。如舊罐不可以重新開孔。可將氮氣接管經過氮封閥后，直接在雙接管阻火呼吸閥的吸入法蘭上。用于保證儲罐氮封。
產品特點：本閥具有通氣量大，密封性能好，泄漏量小，耐腐蝕、阻爆等特點。
| 壓力|等級 | A | B | C | D | E |
|---|---|---|---|---|---|
| 正壓 | +355Pa (+36毫米水柱) | +665Pa (+68毫米水柱) | +980Pa (+100毫米水柱) | +1375Pa (+140毫米水柱) | +1765Pa (+180毫米水柱) |
| 負壓 | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) | -295Pa (-30毫米水柱) |
| 公稱通徑DN(mm | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

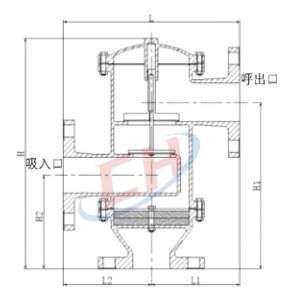

| 安裝尺寸 | L | 230 | 260 | 260 | 285 | 300 | 320 | 350 | 460 | 530 | |||
| H | 285 | 330 | 330 | 350 | 380 | 410 | 460 | 530 | 620 | ||||
| L1 | 115 | 130 | 130 | 140 | 150 | 160 | 175 | 230 | 265 | ||||
| L2 | 115 | 130 | 130 | 140 | 150 | 160 | 175 | 230 | 265 | ||||
| H1 | 205 | 230 | 230 | 240 | 270 | 290 | 320 | 360 | 400 | ||||
| H2 | 125 | 145 | 145 | 150 | 160 | 175 | 190 | 230 | 245 | ||||
為了確保呼吸閥的性能達到完全使用的目的。呼吸閥在半年進行檢查和保養。
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿閥環接觸有無損傷。
2、重新安裝壓力閥盤時，要保證接觸面嚴密，導桿升降靈活。
3、起用新的呼吸閥時，必須清除閥盤間的防震物，該閥一定要垂直安裝。
