矩形通風蝶閥

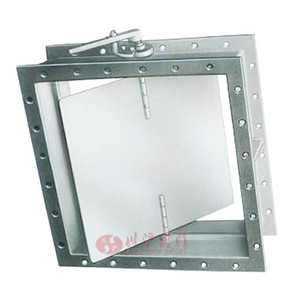

矩形通風蝶閥圖片

矩形通風蝶閥 型號：FD41W

矩形通風蝶閥用于空調、通風除塵及煙氣的矩形管道系統，作調節流量用。閥門手柄操作，可任意鎖定啟閉位置，結構簡單，性能可靠。在滿足操作空間的條件下安裝位置不受限制。

矩形通風蝶閥性能規范

型號 FD41W
適用介質 空氣、煙氣、含塵氣體等
適用溫度 ≤350℃

矩形通風蝶閥零部件材質

零件名稱 閥體 蝶板 閥桿 填料
材料 Q235A、304、316、310 Q235A、304、316、310 2Cr13、不銹鋼 柔性石墨

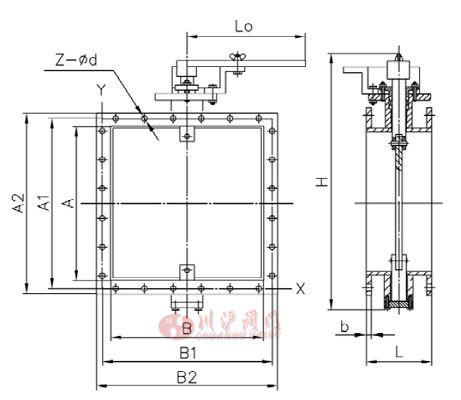

矩形通風蝶閥結構圖

矩形通風蝶閥結構圖

矩形通風蝶閥安裝尺寸

規格 法蘭尺寸 連接螺孔 外形尺寸
AXB A1XB1 A2XB2 b X向-孔數 Y向-孔數 Z-d L Lo H
120X120 155X155 180X180 6 2X2 2X2 8-10 120 350 260
160X120 195X155 220X180 6 2X2 3X2 10-10 120 350 300
160X160 195X195 220X220 6 3X2 3X2 12-10 120 350 300
200X160 235X195 260X220 8 3X2 4X2 14-10 120 350 340
200X200 235X235 260X260 8 4X2 4X2 16-10 120 350 340
250X160 290X200 320X230 8 3X2 4X2 14-10 140 450 390
250X200 290X240 320X270 8 4X2 4X2 16-10 140 450 390
250X250 290X290 320X320 8 4X2 4X2 16-10 140 450 390
320X160 360X200 390X230 8 3X2 5X2 16-10 140 450 467
320X200 360X240 390X270 8 4X2 5X2 18-10 140 450 467
320X320 360X360 390X390 8 5X2 5X2 20-10 140 450 467
400X200 440X240 470X270 8 4X2 6X2 20-12 140 450 548
400X250 440X290 470X320 8 4X2 6X2 20-12 140 450 548
400X400 440X440 470X470 8 6X2 6X2 24-12 140 450 548
500X250 540X290 570X320 8 4X2 7X2 22-12 140 450 646
500X320 540X360 570X390 8 5X2 7X2 24-12 140 450 646
500X500 540X540 570X570 8 7X2 7X2 28-12 140 450 646
630X320 680X370 710X400 10 5X2 8X2 26-12 160 600 775
630X400 680X450 710X480 10 6X2 8X2 28-12 160 600 775
630X630 680X680 710X710 10 8X2 8X2 32-12 160 600 775
800X400 850X450 880X480 12 6X2 10X2 32-14 160 600 960
800X500 850X550 880X580 12 7X2 10X2 34-14 160 600 960
800X630 850X680 880X710 12 8X2 10X2 36-14 160 600 960
800X800 850X850 880X880 12 10X2 10X2 40-14 160 600 960
由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要矩形通風蝶閥產品詳細樣本。
