| 閥體材質 | 球墨鑄鐵 |
|---|---|
| 公稱通徑 | DN15-250mm |
| 壓力范圍 | PN1.6MPa、2.5MPa Class150 |
| 作用形式 | 加熱型、冷卻型 |
| 適用介質 | 蒸汽、熱水、熱油等 |
| 控制溫度 | 40℃~~100℃ |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

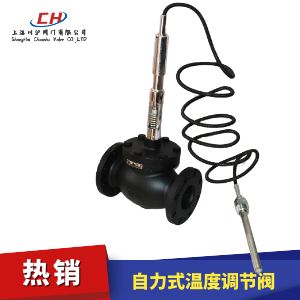

自力式溫度調節閥是不需要任何外加能源而進行溫度自動調節。利用液體熱脹冷縮原理，靠感溫包內液體體積變化產生的壓力來調節閥門開度，以達到控制熱源介 質流量的目的，終控制被加熱介質的溫度。自力式溫度調節閥適用于蒸汽、熱水、熱油等為介質的各種換熱工況。 廣泛應用于供暖、空調、生活熱水中的溫度自動調節，以及特殊工況的溫度自動調節，如化工、紡織、制藥等生產工程。
閥門選型
自力式溫度調節閥分為加熱型溫度調節閥、冷卻型溫度調節閥、三通合流溫度調節閥、三通分流溫度調節閥。不同用途的自力式溫度控制閥的工作原理大體相同，都是利用感溫液體受熱膨脹、遇冷收縮及液體不可壓縮的原理進行調節。
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | ||
| 流通能力CV值 | 3.2 | 5 | 8 | 12.5 | 20 | 32 | 50 | 80 | 120 | 180 | 260 | 350 | 450 | ||
| 公稱壓力(Mpa) | PN16 PN25 | ||||||||||||||
| 溫度設定范圍℃ | 40℃~~100℃ |
||||||||||||||
| 導管長度m | 導管標準長度3.5m；可特殊定做5m???10m???15m |
||||||||||||||
| 大工作溫度 | 球墨鑄鐵 | 280℃ |
|||||||||||||
| 型號 | H1 (mm) | 1???????D1 (mm) | D (mm) | D2 (mm) | L (mm) | d (mm) | G (mm) | H2 (mm) | n-Φ (mm) | 重量 | |
| DN32 | 419 | 135 | 32 | 100 | 180 | 25 | M32*1.5 | 180 | 4-Φ18 | 18.5 | |
| DN40 | 440 | 145 | 40 | 110 | 200 | 25 | M32*1.5 | 180 | 4-Φ18 | 21 | |
| DN50 | 450 | 160 | 50 | 125 | 230 | 25 | M32*1.5 | 180 | 4-Φ18 | 26 | |
| DN65 | 465 | 180 | 65 | 145 | 290 | 25 | M32*1.5 | 280 | 4-Φ18 | 33 | |
| DN80 | 476 | 195 | 80 | 160 | 310 | 25 | M32*1.5 | 280 | 8-Φ18 | 40 | |
| DN100 | 16KG | 500 | 215 | 100 | 180 | 350 | 25 | M32*1.5 | 280 | 8-Φ18 | 50 |
| 25KG | 500 | 235 | 100 | 190 | 350 | 25 | M32*1.5 | 280 | 8-Φ23 | 53 | |
| DN125 | 16KG | 515 | 245 | 125 | 210 | 395 | 25 | M32*1.5 | 280 | 8-Φ18 | 70 |
| 25KG | 515 | 270 | 125 | 220 | 400 | 25 | M32*1.5 | 280 | 8-Φ26 | 73 | |
| DN150 | 16KG | 537 | 280 | 150 | 240 | 470 | 25 | M32*1.5 | 280 | 8-Φ23 | 98.5 |
| 25KG | 537 | 300 | 150 | 250 | 485 | 25 | M32*1.5 | 280 | 12-Φ26 | 101.5 | |
| DN200 | 16KG | 556 | 335 | 200 | 300 | 495 | 25 | M32*1.5 | 380 | 12-Φ22 | 136 |
| 25KG | 556 | 360 | 200 | 310 | 495 | 25 | M32*1.5 | 380 | 12-Φ26 | 140 | |
| DN250 | 16KG | 591 | 405 | 250 | 355 | 640 | 25 | M32*1.5 | 380 | 12-Φ22 | 206 |
| 25KG | 591 | 425 | 250 | 370 | 622 | 25 | M32*1.5 | 380 | 12-Φ30 | 210 | |
